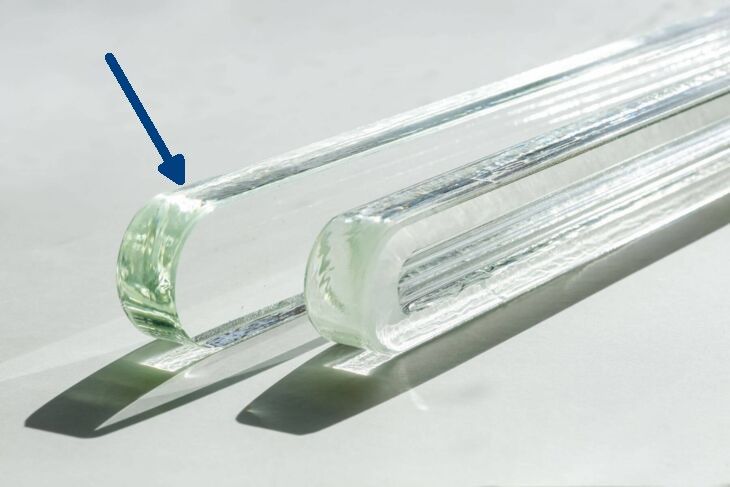

Transparentní průhledítka
Klinger používá pouze průhledítek vlastní výroby. Pro průhledítka se používá výhradně vysokojakostní “extra tvrdé” borosilikátové sklo, které je dodatečně tepelně zpracováno. Klingerova průhledítka jsou vhodná pro použití ve stavoznacích téměř všech výrobců.
Transparentní skla:
Povrchy obou stran jsou hladce zabroušené a leštěné, aby zaručily optimální průhlednost.
Oblasti použití:
Při užití na páru nad 35 bar a u médií s vysokou hodnotou pH se musí skla na straně media chránit slídovou lamelou. Transparentním sklům se dává přednost zásadně tehdy, když jsou media velmi znečištěna, vysoce vyskózní nbeo žíravá. Lze je užít u všech látek kromě páry do 340 bar resp. 400°C.
Balení:
Klingerova průhledítka jsou balena jednotlivě do kartonových krabiček. Každé balení obsahuje kromě průhledítka i těsnění a příložku a tvoří tak celek připravený pro montáž.
Klinger používá pouze průhledítek vlastní výroby. Pro průhledítka se používá výhradně vysokojakostní “extra tvrdé” borosilikátové sklo, které je dodatečně tepelně zpracováno. Klingerova průhledítka jsou vhodná pro použití ve stavoznacích téměř všech výrobc
| Velikost | Typ A | Váha
g/ks |
Typ B | Váha
g/ks |
Typ H | Váha
g/ks |
Typ TA28 | Váha
g/ks |
||||||||||||
| L | B | S | L | B | S | L | B | S | L | B | S | |||||||||
| I | 115 | 30 | 17 | 122 | 115 | 34 | 17 | 137 | – | – | – | – | 113 | 27,6 | 16,8 | 114 | ||||
| II | 140 | 30 | 17 | 152 | 140 | 34 | 17 | 172 | 140 | 34 | 22 | 218 | – | – | – | – | ||||
| III | 165 | 30 | 17 | 176 | 165 | 34 | 17 | 204 | 165 | 34 | 22 | 260 | 163 | 27,6 | 16,8 | 168 | ||||
| IV | 190 | 30 | 17 | 211 | 190 | 34 | 17 | 238 | 190 | 34 | 22 | 302 | 188 | 27,6 | 16,8 | 194 | ||||
| V | 220 | 30 | 17 | 250 | 220 | 34 | 17 | 280 | 220 | 34 | 22 | 357 | 218 | 27,6 | 16,8 | 226 | ||||
| VI | 250 | 30 | 17 | 280 | 250 | 34 | 17 | 317 | 250 | 34 | 22 | 400 | 248 | 27,6 | 16,8 | 258 | ||||
| VII | 280 | 30 | 17 | 314 | 280 | 34 | 17 | 356 | 280 | 34 | 22 | 460 | 278 | 27,6 | 16,8 | 290 | ||||
| VIII | 320 | 30 | 17 | 260 | 320 | 34 | 17 | 407 | 320 | 34 | 22 | 530 | 318 | 27,6 | 16,8 | 334 | ||||
| IX | 340 | 30 | 17 | 387 | 340 | 34 | 17 | 430 | 340 | 34 | 22 | 562 | 338 | 27,6 | 16,8 | 356 | ||||
| X | – | – | – | – | 370 | 34 | 17 | 480 | – | – | – | – | – | – | – | – | ||||
| Klingerovo průhledítko
Oblast použití reflexního skla |
Typ A 1) | Typ B 1) | Typ H | Typ TA 28 4) | ||||
| bar | °C | bar | °C | bar | °C | bar | °C | |
| Pro media bez významného napadení skla,
např. oleje, uhlovodíky |
240
160 0-10 |
120
400 430 |
290
200 0-10 |
120
400 430 |
340
230 0-10 |
120
400 430 |
–
– – |
–
– – |
| Pro media s významným napadením skla,
např. sytá pára, teplá voda, louhy |
2)
35 70 |
243 300 |
2)
35 85 |
243 300 |
2)
42 85 |
253 300 |
3)
120 180 |
324 356 |
1) Typy skel podle ÖNORM M 7354 resp. DIN 7081
2) Pro tlaky páry přes 35 bar doporučujeme užití transparentních skel se slídovou lamelou
3) Pro tlaky páry přes 120 bar používat pouze TA 28-skla velikosti I
4) Skla TA se dají použít poue se slídovou lamelou
