Reflexní průhledítka
Klinger používá pouze průhledítek vlastní výroby. Pro průhledítka se používá výhradně vysokojakostní “extra tvrdé” borosilikátové sklo, které je dodatečně tepelně zpracováno. Klingerova průhledítka jsou vhodná pro použití ve stavoznacích téměř všech výrobců.
Reflexní skla:

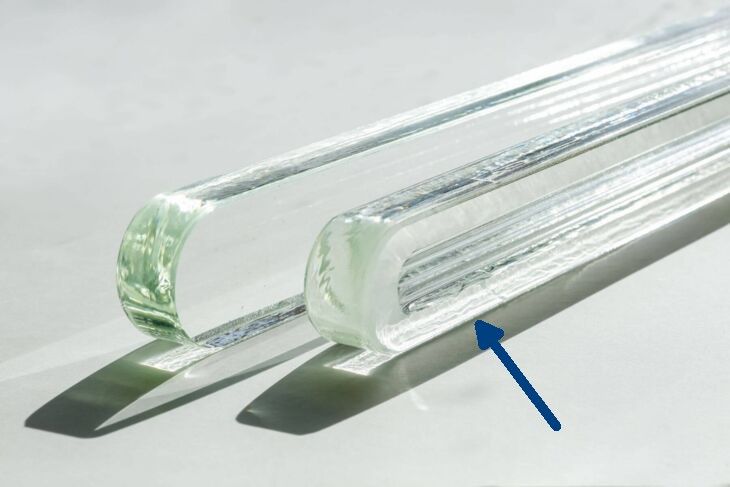

Na straně obrácené ke kapalinovému kanálu jsou nalisovány rýhy pod úhlem 90°. Lisováním se zvyšuje pevnost proti opotřebení na rýhách skla; dosáhne tzv. “povrchovou vrstvou” své co největší hladkosti a tvrdosti a stává se mimořádně odolným proti napadení kotelní vodou.
Oblasti použití:
Do 35 bar syté páry jsou reflexní skla optimálním řešením. Jsou odolná a nabízejí bezpečně zřetelné údaje. U všech ostatních médií lze užít reflexní skla do 400 bar, resp. do 400°C.
Balení:
Klingerova průhledítka jsou balena jednotlivě do kartonových krabiček. Každé balení obsahuje kromě průhledítka i těsnění a příložku a tvoří tak celek připravený pro montáž.
| Velikost | Typ A | Hmotnost
g/ks |
Typ B | Hmotnost
g/ks |
Typ H | Hmotnost
g/ks |
|||||||||
| L | B | S | L | B | S | L | B | S | |||||||
| 0 | – | – | – | – | 95 | 34 | 17 | 110 | – | – | – | – | |||
| I | 115 | 30 | 17 | 118 | 115 | 34 | 17 | 132 | 115 | 34 | 22 | 176 | |||
| II | 140 | 30 | 17 | 146 | 140 | 34 | 17 | 162 | 140 | 34 | 22 | 214 | |||
| III | 165 | 30 | 17 | 176 | 165 | 34 | 17 | 195 | 165 | 34 | 22 | 254 | |||
| IV | 190 | 30 | 17 | 200 | 190 | 34 | 17 | 228 | 190 | 34 | 22 | 294 | |||
| V | 220 | 30 | 17 | 237 | 220 | 34 | 17 | 264 | 220 | 34 | 22 | 344 | |||
| VI | 250 | 30 | 17 | 265 | 250 | 34 | 17 | 301 | 250 | 34 | 22 | 392 | |||
| VII | 280 | 30 | 17 | 303 | 280 | 34 | 17 | 338 | 280 | 34 | 22 | 445 | |||
| VIII | 320 | 30 | 17 | 334 | 320 | 34 | 17 | 387 | 320 | 34 | 22 | 503 | |||
| IX | 340 | 30 | 17 | 359 | 340 | 34 | 17 | 410 | 340 | 34 | 22 | 536 | |||
| X | – | – | – | – | 370 | 34 | 17 | 461 | – | – | – | – | |||
| Klingerovo průhledítko
Oblast použití reflexního skla |
Typ A 1) | Typ B 1) | Typ H | |||
| bar | °C | bar | °C | bar | °C | |
| Pro media bez významného napadení skla,
např. oleje, uhlovodíky |
400
150 0-10 |
120
400 430 |
265
180 0-10 |
120
400 430 |
300
200 0-10 |
120
400 430 |
| Pro media s významným napadením skla,
např. sytá pára, teplá voda, louhy |
35 |
243 |
35 |
243 |
2)
42 |
253 |
1) Typy skel podle ÖNORM M 7354 resp. DIN 7081
2) Pro tlaky páry přes 35 bar doporučujeme užití transparentních skel se slídovou lamelou
