Top-chem 2005
Oblasti použití:
Má velmi dobrou odolnost u silných kyselin a dobré vlastnosti při středních a nízkých teplotách a utahovacích tlacích. Oblasti užití jsou na straně media srovnatelné s top-chem2000. Materiál je hospodárnější alternativou, jsou-li požadavky o něco nižší.
Složení:
Expandovaný plněný PTFE materiál.

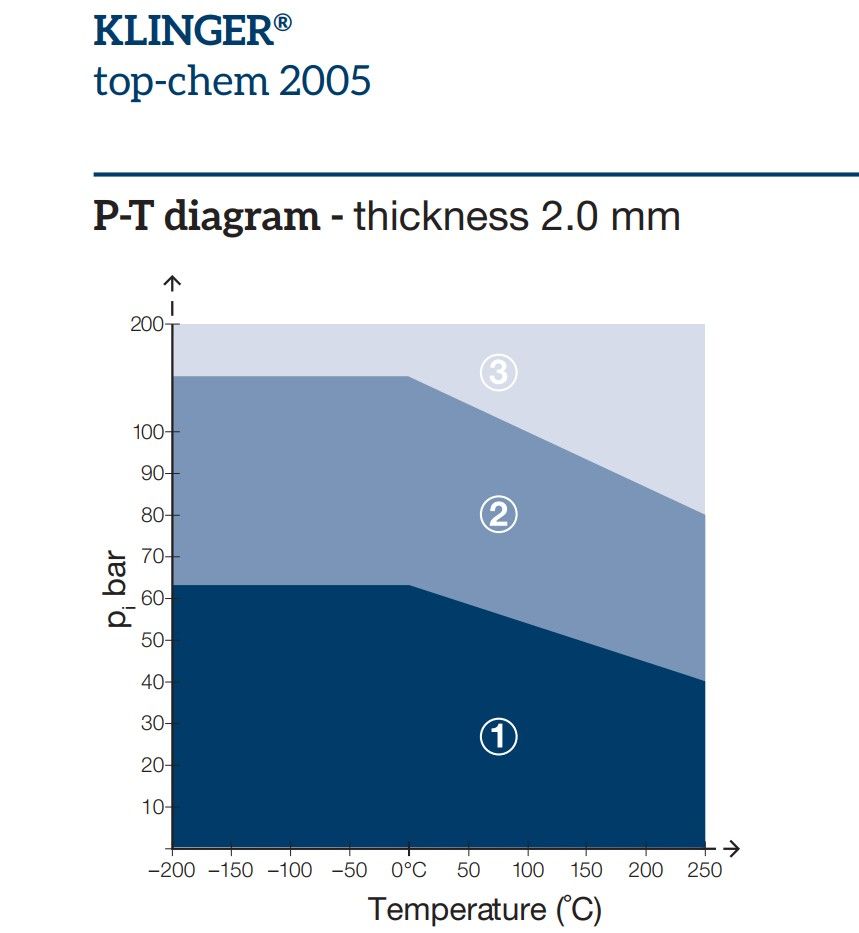

pT diagram:
Klingerův pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu. Údaje o tlaku a teplotě uvádí maximální hodnoty, které by neměly současně a trvale působit na těsnění.
Dostupné certifiáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Dichtungstechnik.
Parametry těsnění dle DIN EN 13555 2005-2
Detailní technické informace od nezávislé zkušební laboratoře Münster University of Applied Sciences lze ověřit na Gasketdata.org
Rozměry standardních desek
| Stlačitelnosť ASTM F 36 J | % | 3 | |
| Odpruženie ASTM F 36 J | % | 40 | |
| Tlaková stála pevnosť DIN 52913 | 30 MPa, 16h/150°C | MPa | 25 |
| Tlaková stála pevnosť Klingeru pri 50 MPa
|
zmenšenie tl. pri 23°C
zmenšenie tl. pri 250°C |
%
% |
10
30 |
| Tesnosť | DIN 3535/6 | ml/min | 0,2 |
| trieda tesnosti L | DIN 28090-2 | mg/s x m | 0,02 |
| Napučanie ASTM F 146
|
H2SO4, 100%: 18h/23°C
HNO3, 100%: 18h/23°C NaOH, 33%: 72h/110°C |
%
% % |
1/1
1/2 – |
| Hustota | g/cm3 | 2,2 | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm a triedu tesnosti podľa DIN 28090
|
třída těsnosti 0,1 mg/s x m
|
MPa
|
y 10
m 3,5 |
