top-chem 2003
Použití materiálu:
Oblasti užití jsou shodně jako u top-chem2000. Výhodou je dobrá přizpůsobivost přírubám již při malých utahovacích tlacích. Má velmi dobrou odolnost u silných kyselin a louhů jakož i velmi dobré vlastnosti při středních a nízkých teplotách a utahovacích tlacích.
Tento těsnicí materiál byl úspěšně testován a certifikován pro použití na vodík v rámci certifikačního programu DVGW ZP 5123. Tato certifikace zajišťuje vhodnost našich produktů pro aplikace s obsahem vodíku až 100 objemových %.
Více detailů k těsněním na vodík najdete v naší části Služby / Plochá těsnění na vodík.
Složení:
Exandovaný PTFE materiál, plněný karbidem hliníku.

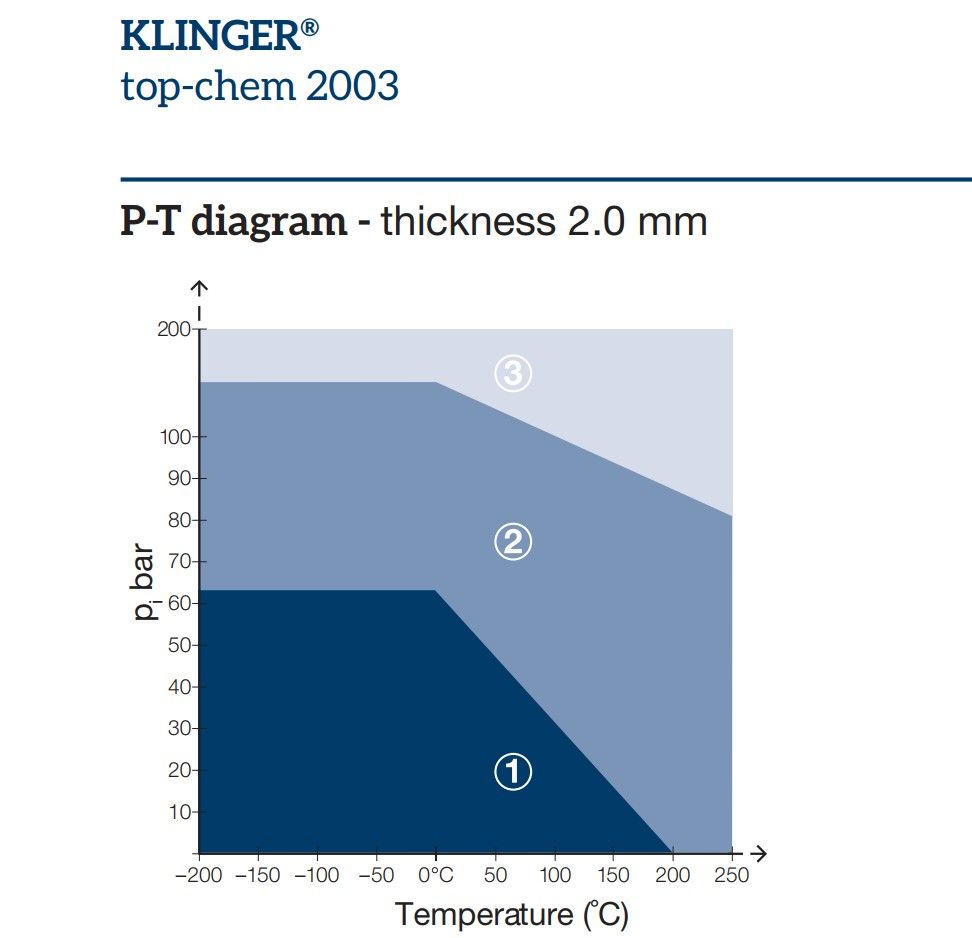

pT diagram:
Klingerův pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu. Údaje o tlaku a teplotě uvádí maximální hodnoty, které by neměly současně a trvale působit na těsnění.
Dostupné certifiáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Dichtungstechnik.
Parametry těsnění dle DIN EN 13555 2005-2
Detailní technické informace od nezávislé zkušební laboratoře Münster University of Applied Sciences lze ověřit na Gasketdata.org
Rozměry standardních desek
| Stlačitelnosť ASTM F 36 J | % | 16 | |
| Odpruženie ASTM F 36 J | % | 35 | |
| Tlaková stála pevnosť DIN 52913 | 30 MPa, 16h/150°C | MPa | 13 |
| Tlaková stála pevnosť Klingeru pri 25 MPa
|
zmenšnie tl. pri 23°C
zmenšenie tl. pri 250°C |
%
% |
9
38 |
| Tesnos´t | DIN 3535/6 | ml/min | 0,1 |
| Trieda tesnosti L | DIN 28090-2 | mg/s x m | 0,01 |
| Napučanie ASTM F 146
|
H2SO4, 100%: 18h/23°C
HNO3, 100%: 18h/23°C NaOH, 33%: 72h/110°C |
%
% % |
1/1
0/5 1/5 |
| Hustota | g/cm3 | 1,7 | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm a triedu tesnosti podľa DIN 28090
|
třída těsnosti 0,1 mg/s x m
|
MPa
|
y 5
m 2,8 |
