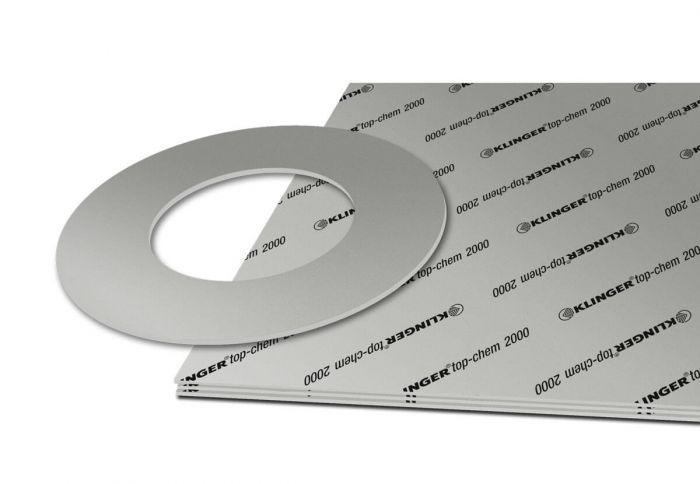

Top-chem 2000
Použití materiálu:
Univerzální vysokovýkonné PTFE těsnění s extrémně širokými oblastmi použití v chemii, petrochemii, potravinářství, farmacii. Má velmi dobrou odolnost u silných kyselin a louhů. Má velmi dobrou stálou pevnost při vysokých teplotách a vysokých utahovacích tlacích.
Složení:
Bi-axiálné orientovaný expandovaný PTFE materiál, plněné karbidem křemíku. Díky obousměrné orientaci nedochází k tečení za tepla.

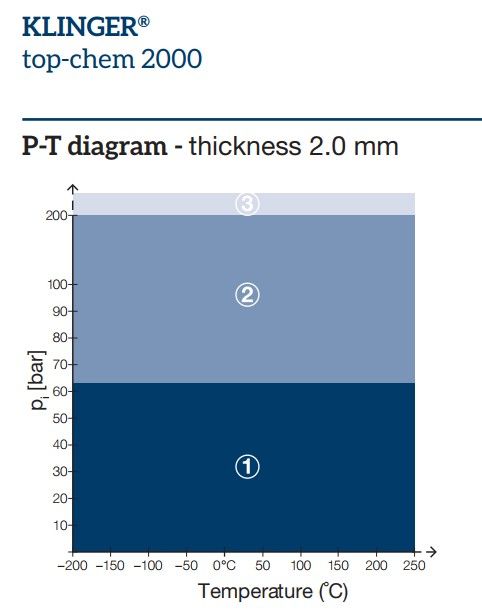

pT diagram:
Klingerův pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu. Údaje o tlaku a teplotě uvádí maximální hodnoty, které by neměly současně a trvale působit na těsnění.
Rozměry standardních desek
| Stlačiteľnosť ASTM F 36 J | % | 2 | |
| Odpruženie ASTM F 36 J | % | 55 | |
| Tlaková stála pevnosť DIN 52913
|
50 MPa, 16h/300°C
30 MPa, 16h/150°C |
MPa
MPa |
35
28 |
| Tlaková stála pevnosť Klingeru pri 50 MPa
|
zmenšenie tl. pri 23°C
zmenšenie tl. pri 250°C |
%
% |
2
5 |
| Tesnosť | DIN 3535/6 | ml/min | 0,5 |
| Trieda tesnosti L | DIN 28090-2 | mg/s x m | 0,05 |
| Hodnota pružnej deformácie R | DIN 28091-2 | mm | 0,019 |
| Napučanie ASTM F 146
|
H2SO4, 100%: 18h/23°C
HNO3, 100%: 18h/23°C NaOH, 33%: 72h/110°C |
%
% % |
1/1
1/2 1/3 |
| Hustota | g/cm3 | 2,5 | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm a triedu tesnosti podľa DIN 28090
|
trieda tesnosti 0,1 mg/s x m
|
MPa
|
y 10
m 3,5 |
