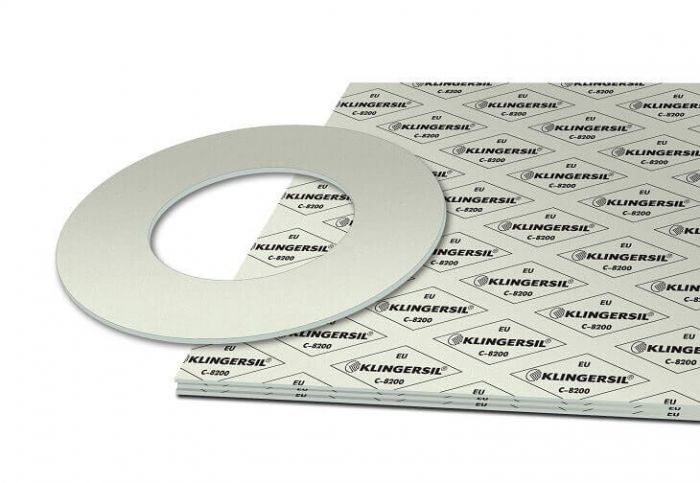

KLINGERSIL C-8200
Oblast použití:
Speciální vysokotlaké těsnění obzvláště vhodné pro kyseliny. Odolné širokému spektru dalších medií.
Složení:
Aramidová a skelná vlákna spojená NBR.
Rozměry standardních desek
Velikost desky: 2000×1500 mm
Dostupné tloušťky desek: 2,0 mm / 3,0 mm

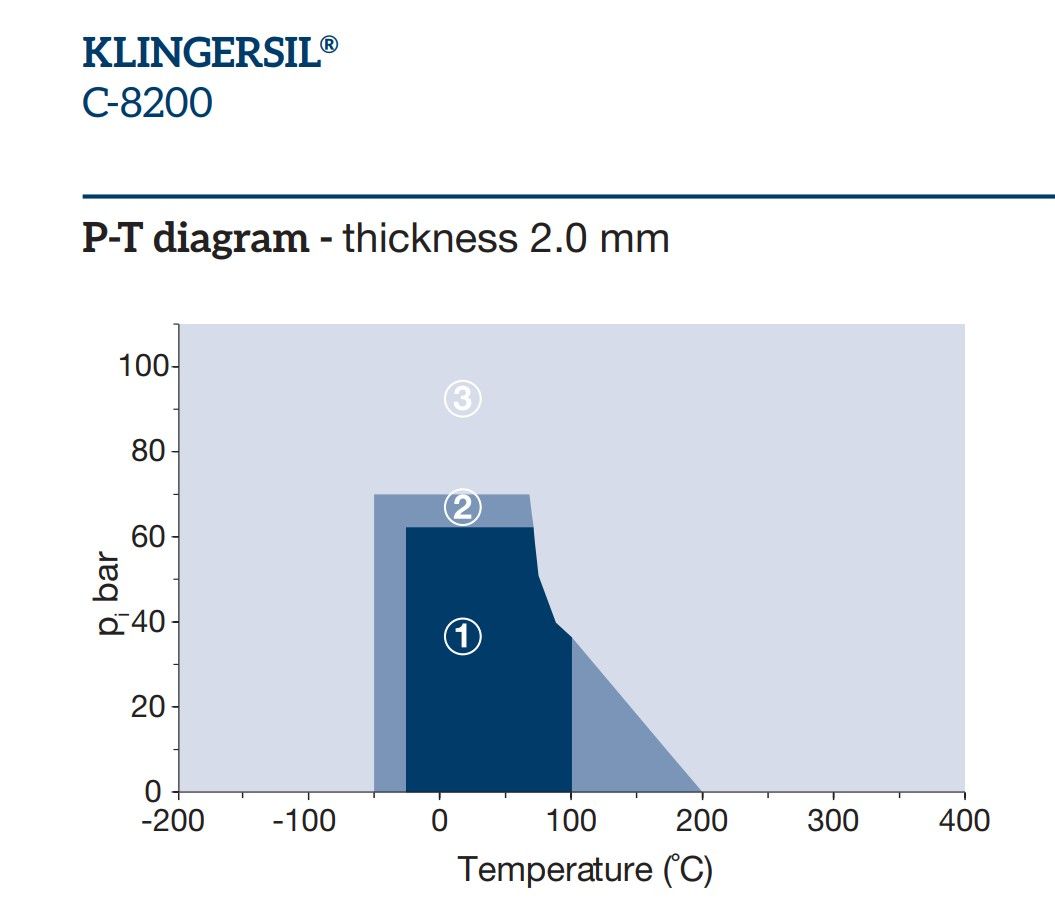

pT diagram:
Klingerův pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu.
Dostupné certifiáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Dichtungstechnik.
Parametry těsnění dle DIN EN 13555 2005-2
Detailní technické informace od nezávislé zkušební laboratoře Münster University of Applied Sciences lze ověřit na Gasketdata.org
Základní provozní parametry (detaily viz pT diagram)
Trvalá provozní teplota:
100 °C
Maximální tlak:
40 bar
Typické hodnoty pro tl. 2,0 mm
| Stlačitelnost ASTM F 36 J | 9 | % | |
| Odpružení ASTM F 36 J | min | 55 | % |
| Tlaková stálá pevnost Klingera při 25 MPa | změnšení tl. při 23°C | 7 | % |
| změnšení tl. při 200°C | 15 | % | |
| Netěsnost | VDI2440 | 9,17E-09 | mbar x l/(s x m) |
| Hustota | 1,7 | g/cm3 | |
| Zkoušky kyselin | |||
| Přírůstek tloušťky | HNO3, 96%, 18h/23 °C | - | - % |
| H2SO4, 96%, 18h/23 °C | 15 | % | |
| H2SO4, 65%, 48h/23 °C | 8 | % | |
| olej IRM 903: 5h/150 °C | 5 | % | |
| pohonná hmota B: 5h/23 °C | 10 | % | |
| Střední povrchový odpor | ρO | 5,8x10E11 | Ω |
| Střední spec. průchodový odpor | ρD | 4,1x10E12 | Ω cm |
| Střední průrazná pevnost | Ed | 17,0 | kV/mm |
| Střední dielektrický součinitel | 50 Hz | 0,228 | tan δ |
| Tepelná vodivost | 50 Hz | 9,4 | εr |
| Součinitelé těsnění dle ASME-Code | |||
| pro tloušťku těsnění 2,0 mm a třídu těsnosti dle DIN 28090 | tř. těsnosti 0,1 mg/s x m | y 20 | MPa |
| m 3,0 |
