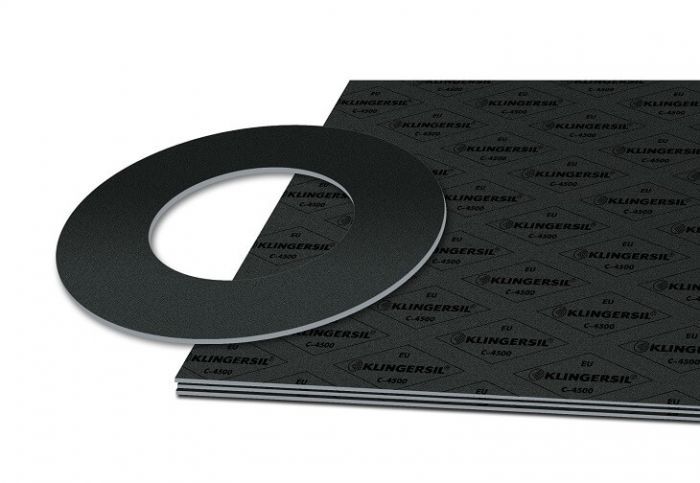

KLINGERSIL C-4500
Oblasti použití:
Speciální vysokotlaké těsnění pro zásaditá média pro velmi vysoké teploty a pro přehřátou páru.
Složení:
Uhlíkové vlákno a speciální přísady proti vysokým teplotám spojené NBR High Tech. Materiál, obzvláště pro chemický průmysl na silně zásaditá media a pro použití na páru.
Rozměry standardních desek
Velikost desky: 2000×1500 mm
Dostupné tloušťky desek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

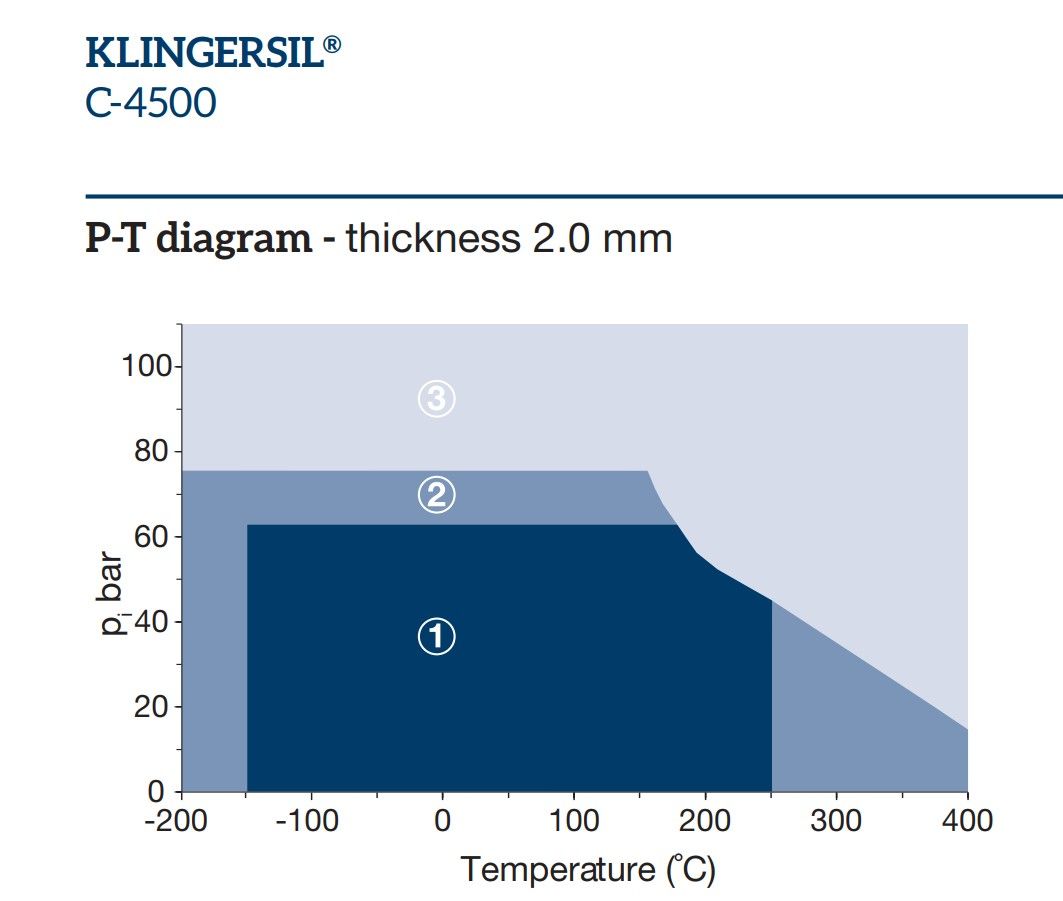

pT diagram:
Klingerův pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu.
Dostupné certifiáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Dichtungstechnik.
Parametry těsnění dle DIN EN 13555 2005-2
Detailní technické informace od nezávislé zkušební laboratoře Münster University of Applied Sciences lze ověřit na Gasketdata.org
Základní provozní parametry (detaily viz pT diagram)
Typické hodnoty pro tl. 2,0 mm
| Stlačitelnost ASTM F 36 J | 11 | % | |
| Odpružení ASTM F 36 J | min | 60 | % |
| Tlaková stálá pevnost DIN 52913 | 50 MPa, 16h/175 °C | 38 | MPa |
| 50 MPa, 16h/300 °C | 30 | MPa | |
| Tlaková stálá pevnost BS 7531 | 40 MPa, 16h/300 °C | 30 | MPa |
| Tlaková stálá pevnost Klingera při 50 MPa | změnšení tl. při 23 °C | 10 | % |
| změnšení tl. při 300 °C | 15 | % | |
| Těsnost | DIN 28090-2 | 0,05 | mg/(s x m) |
| Těsnost | VDI 2440 | 4.94E-06 | mbar x l/(s x m) |
| Specifická netěsnost λ | VDI 2440 | 4,94E-06 | mbar x l/s x m |
| Bobtnání ASTM F 146 | olej IRM 903: 5h/150 °C | 3 | % |
| pohonná hmota B: 5h/23 °C | 5 | % | |
| Hustota | 1,6 | g/cm3 | |
| Střední povrchový odpor | ρO | 8,0x10E04 | Ω |
| Tepelná vodivost | λ | 0,43 | W/mK |
| Klasifikace dle BS 7531 | Grade AX | ||
| Součinitelé těsnění dle ASME-Code | |||
| pro tloušťku těsnění 2,0 mm | netěsnost 0,1 mg/s x m | y 20 | MPa |
| m 1,6 |
