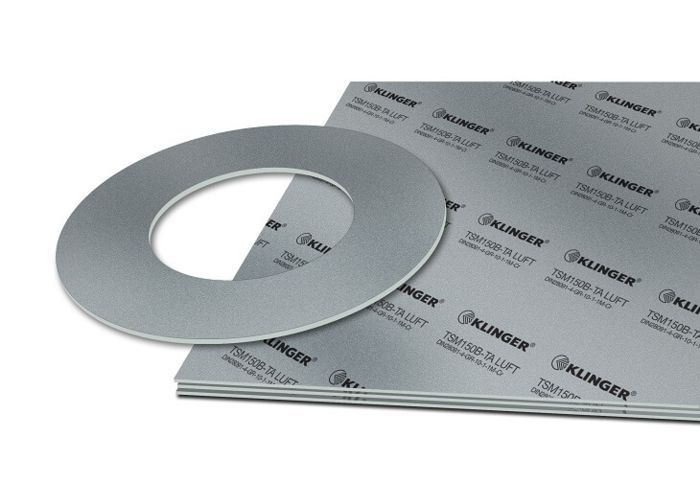

KLINGER TSM
Složení:
Materiál KLINGER grafit laminát TSM je vyroben z impregnovaného grafitu s vyztužením nerezovým hrotkovým plechem, bez obsahu lepidel. Díky impregnaci tento materiál splňuje požadavky dle normy TA-Luft (VDI 2440, VDI 2200).
Rozměr desek:
Formát desky: 1000×1000 mm
Dodávané tloušťky desek: 2,0 mm / 3,0 mm
Dostupné kvality grafitu: B
Dostupné certifiáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Dichtungstechnik.
Parametry těsnění dle DIN EN 13555 2005-2
Detailní technické informace od nezávislé zkušební laboratoře Münster University of Applied Sciences lze ověřit na Gasketdata.org

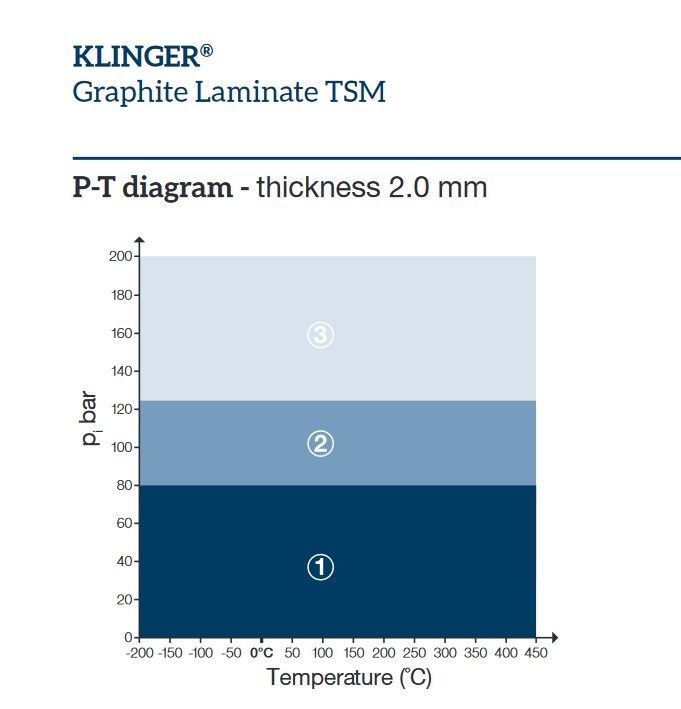

Základní provozní parametry (detaily viz pT diagram)
Trvalá provozní teplota:
450 °C
Maximální tlak:
80 bar
Typické hodnoty pro tl. 2,0 mm
| Hustota grafitu | DIN 28090-2 | 1,0 | g/cm3 |
| Čistota grafitu | DIN 51903 | >99 | % |
| Kovová vložka | Hrotkový plech | AISI 316L | |
| Tloušťka | 0,1 | mm | |
| Počet vložek | 1 | ||
| Stlačiteľnost | ASTM F36 A | 30-45 | % |
| Odpružení | ASTM F36 A | 15-25 | % |
| Stála tlaková pevnost DIN 52913 | 16 h/ 50 MPa/ 300 °C | ≥ 45 | MPa |
