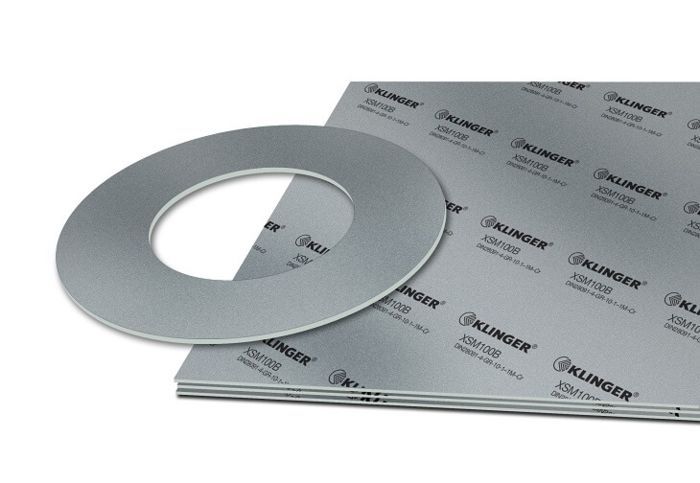

Klinger folie X a deska XSM
Oblast použití:
Pružná grafitové folie, která je impregnována anorganickým nekovovým inhibitorem oxidace je použita pro výrobu Klinger grafitové folie X a Klinger grafit laminátu XSM, který obsahuje vložku z hrotkového plechu AISI 316, tl. 0,1 mm.
Obě provedení tak vykazují skvělou odolnost proti oxidaci, a proto jsou vhodná pro automobilový průmysl a jako těsnicí materiál na vysoké teploty.
Složení:
Grafitová tesnicí deska XSM a folie X obsahuje inhibitor oxidace.
Rozměr desek:
Formát folie X: 1000×1000 mm, tloušťka 0,76 mm
Formát desky XSM: 1000×1000 mm
Dostupné tloušťky desek: 1,0 mm /2,0 mm
Dostupné kvality grafitu: B

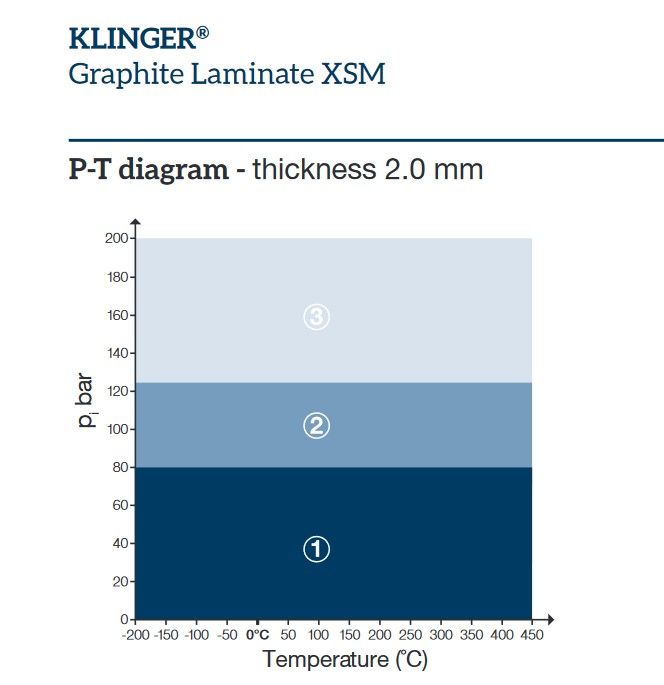

Základní provozní parametry (detaily viz pT diagram)
Trvalá provozní teplota:
550 °C (krátkodobě 600 °C)
Maximální tlak:
80 bar
Typické hodnoty pro tl. 2,0 mm
| Hustota grafitu | DIN 28090-2 | 1,0 | g/cm3 |
| Čistota grafitu * | DIN 51903 | ≥ 99.0 | % |
| Kovová vložka | Hrotkový plech | AISI 316L | |
| Tloušťka | 0,10 | mm | |
| Počet vložek | 1 | ||
| Stlačiteľnost | ASTM F 36 A | 35-45 | % |
| Odpružení | ASTM F 36 A | 12-18 | % |
| Tlaková stála pevnost Klingera při 50 MPa | úbytek tloušťky při 23 °C | 35-45 | % |
| úbytek tloušťky při 300 °C | 1-3 | % | |
| Netesnost λ | DIN 28090-2 | < 0.10 | mg/s x m |
| Obsah chloridů | DIN 28090-2 | ≤ 40 | ppm |
| * Jaderná kvalita grafitu s čistotou ≥99,8 na vyžádání |
