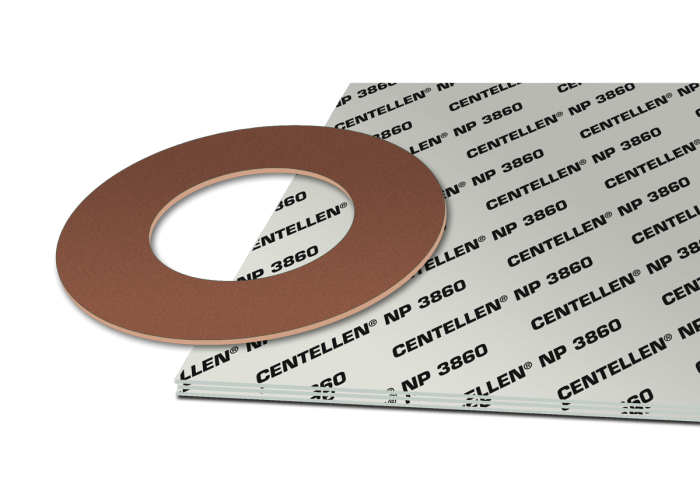

CENTELLEN NP 3860
Oblasti použití:
Speciální materiál s vynikající chemickou odolností vůči chladivům. CENTELLEN® NP 3860 je speciální plynotěsný materiál určený pro aplikace s chladivy.
Tento materiál je odolný vůči většině chladiv, jako jsou freony, dichlormethan, uhlovodíky, oleje, glykol, stejně jako slabé zásady organické kyseliny. Materiál těsnění je pouze částečně vhodný pro keton a ester.
Složení:
Aramidové vlákno spojené NBR a CR pryží.
Rozměry standardních desek
Velikost desky: 2000×1500 mm
Dostupné tloušťky desek: 0,5 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

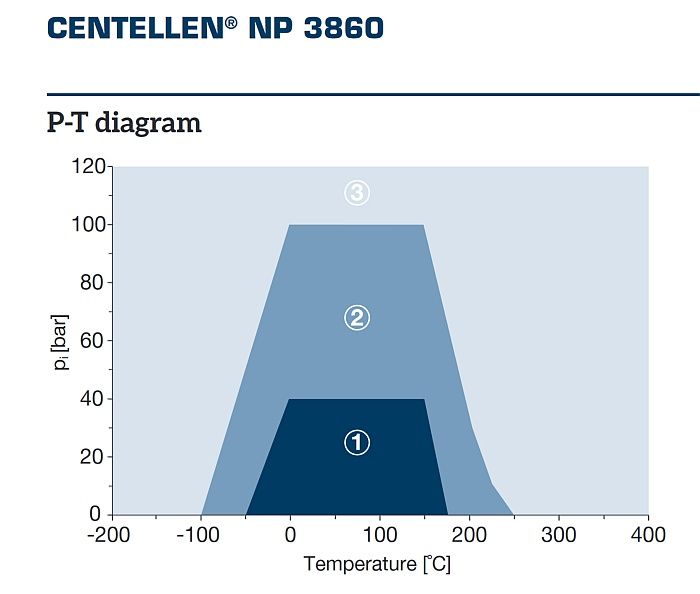

pT diagram:
pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu. Údaje o tlaku a teplotě uvádí maximální hodnoty, které by neměly současně a trvale působit na těsnění.
Dostupné certifikáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Centellen.
Základní provozní parametry (detaily viz pT diagram)
Typické hodnoty pro tl. 2,0 mm
| Stlačitelnost ASTM F 36 J | 9 | % | |
| Odpružení ASTM F 36 J | min | 55 | % |
| Tlaková stálá pevnost DIN 52913 | 50 MPa, 16h/175 °C | 33 | MPa |
| 50 MPa, 16h/300 °C | 22 | MPa | |
| Tlaková stálá pevnost Klingera při 50 MPa | změnšení tl. při 23 °C | 12 | % |
| změnšení tl. při 300 °C | 18 | % | |
| Těsnost | DIN 28090-2 | 0,06 | mg/(s x m) |
| Hustota | 1,8 | g/cm3 | |
| Bobtnání dle ASTM F 146 | Olej IRM 903, 5 hod / 150 °C | 10 | % |
| Palivo B; 5 hod / 23 °C | 10 | % | |
| Studené stlačení | DIN 28090-2 | 8 | % |
| Studené odpružení | DIN 28090-2 | 4 | % |
| Stlačení za tepla | DIN 28090-2 | 15 | % |
| Odpružení za tepla | DIN 28090-2 | 2 | % |
| Max. tlak dle EN 13 555 | 23 °C | > 200 | MPa |
| 200 °C | > 200 | MPa | |
| 250 °C | > 200 | MPa |
