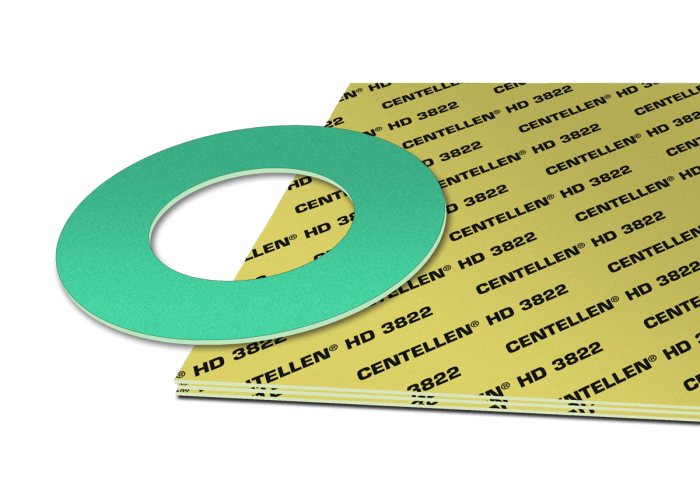

CENTELLEN HD 3822
Oblasti použití:
CENTELLEN® HD 3822 je speciálně navržen pro aplikace, kde je WS3820 mechanicky přetěžován. Tento těsnicí materiál vynikávysokou odolností v tlaku v kombinaci s vysokou odolností vůči olejům.
Tento materiál je vhodný pro uhlovodíky jako oleje nebo rozpouštědla, alkoholy, glykoly, vodné roztoky a také vodu a páru. Mezi možné aplikace patří také slabé alkálie a organické kyseliny.
Složení:
Aramidové vlákno spojené NBR pryží.
Rozměry standardních desek
Velikost desky: 2000×1500 mm
Dostupné tloušťky desek: 0,5 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

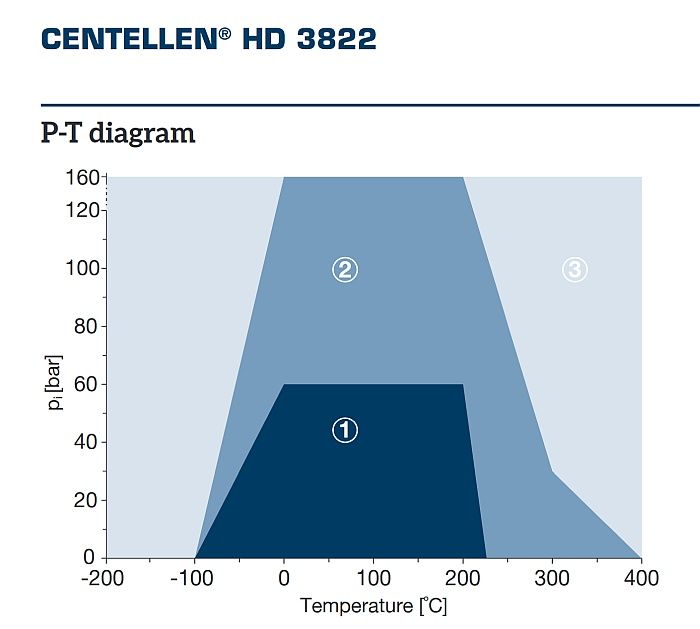

pT diagram:
pT diagram poskytuje pomoc při výběru vhodného těsnicího materiálu v případě, že známe pracovní teplotu a tlak. Vždy je třeba brát ohled na chemickou odolnost vzhledem k mediu. Údaje o tlaku a teplotě uvádí maximální hodnoty, které by neměly současně a trvale působit na těsnění.
Dostupné certifikáty
Přehled aktuálních certifikátů najdete přímo na webu výrobce KLINGER Centellen.
Základní provozní parametry (detaily viz pT diagram)
Typické hodnoty pro tl. 2,0 mm
| Stlačitelnost ASTM F 36 J | 9 | % | |
| Odpružení ASTM F 36 J | min | 55 | % |
| Tlaková stálá pevnost DIN 52913 | 50 MPa, 16h/175 °C | 35 | MPa |
| 50 MPa, 16h/300 °C | 25 | MPa | |
| Tlaková stálá pevnost Klingera při 50 | změnšení tl. při 23 °C | 12 | % |
| změnšení tl. při 300 °C | 20 | % | |
| Těsnost | DIN 28090-2 | 0,04 | mg/(s x m) |
| Hustota | 1,75 | g/cm3 | |
| Bobtnání dle ASTM F 146 | Olej IRM 903, 5 hod / 150 °C | 5 | % |
| Palivo B; 5 hod / 23 °C | 8 | % | |
| Studené stlačení | DIN 28090-2 | 5 | % |
| Studené odpružení | DIN 28090-2 | 2 | % |
| Stlačení za tepla | DIN 28090-2 | 17 | % |
| Odpružení za tepla | DIN 28090-2 | 3 | % |
| Max. tlak dle EN 13 555 | 23 °C | > 200 | MPa |
| 200 °C | > 200 | MPa | |
| 250 °C | > 200 | MPa |
