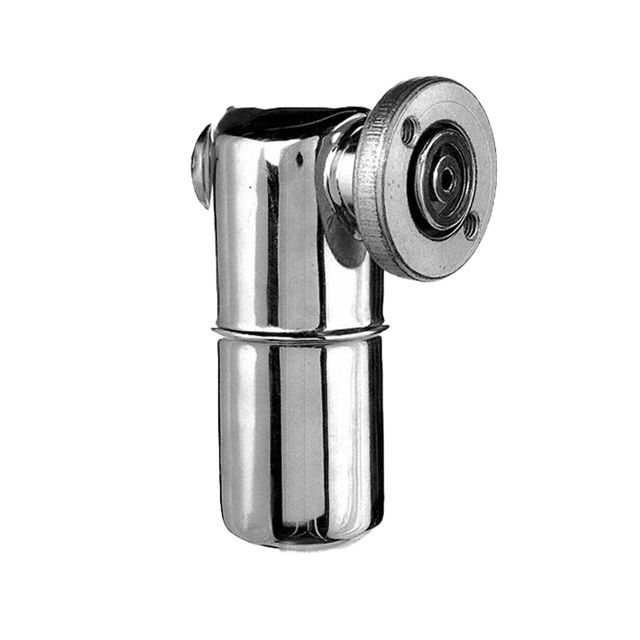

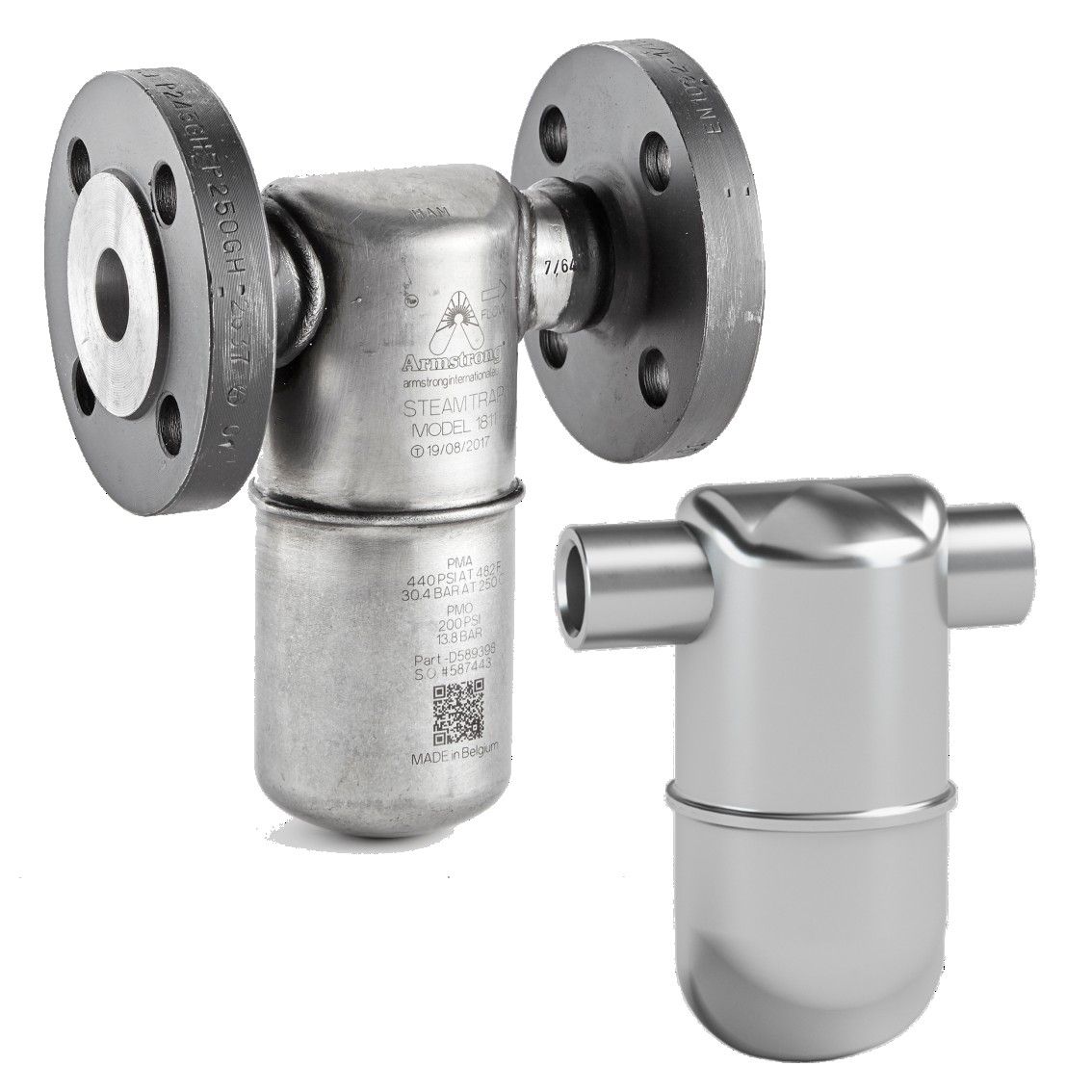

Zvonové odvaděče kondenzátu Armstrong řady 1800
Vlastnosti:
Zvonové odvaděče Armstrong řady 1800 vám přináší všechny výhody energeticky účinného provozu zvonových odvaděčů. Celosvařovaná konstrukce pro horizontální potrubí (se vstupem i výstupem na boku) tvoří zvonový odvaděč kondenzátu, který bude účinně pracovat v otápěcím potrubí, na odvodnění parovodů, na tepelných výměnících, “saharách” při vytápění, ve zpracovatelských systémech a podobně.
S odvaděči řady 1800 získáte celonerezovou konstrukci s celou řadou výhod:
- 3 letá záruka na funkčnost
- Nerezový mechanismus s volně vedeným zvonem
- Orifice (sedlo pro odvod kondenzátu) v horní části tělesa – není v kontaktu s nečistotami
- Dlouhá, bezporuchová životnost
- Vynikající odstraňování nečistot
- Kontinuální odvod vzduchu i CO2 při provozní teplotě páry
- Maximální protitlak až 99 % vstupního tlaku
- Nezadržují kondenzát v parním potrubí
- Odolnost proti zamrzání
- Odolnost proti parním rázům
Typy připojení
- Přírubové DIN nebo ANSI
- Vevařovací SW
- Závitové BSPT nebo NPT
Základní informace

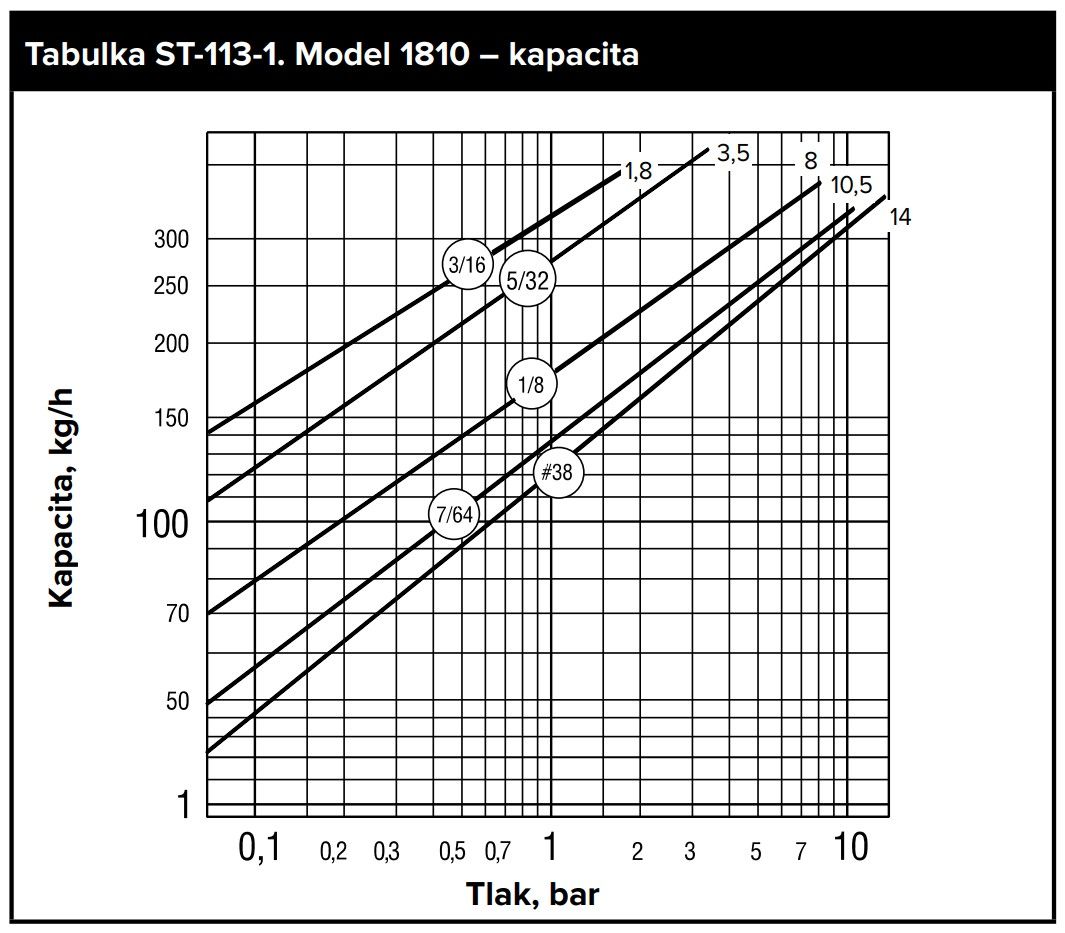

Model 1810:
14 bar, 427 °C (maximální provozní parametry)

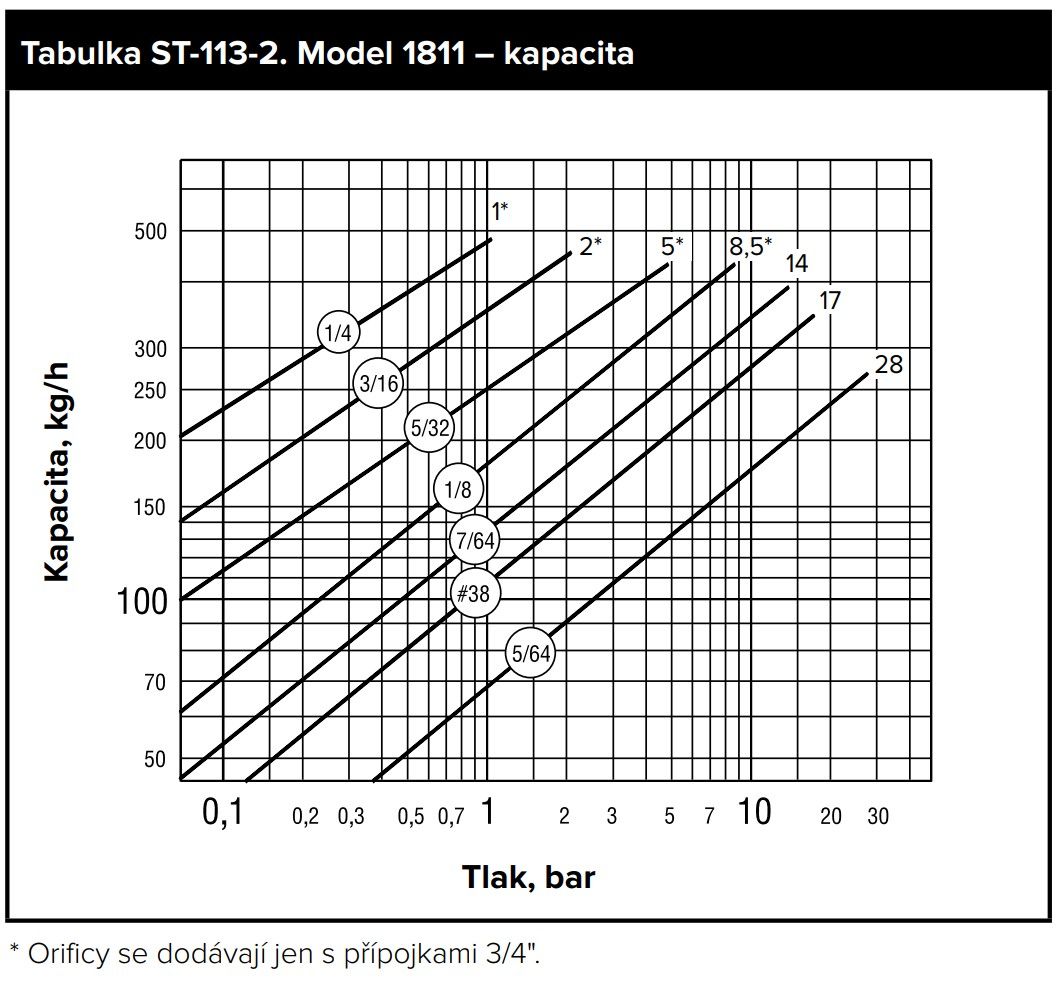

Model 1811:
28 bar, 427 °C (maximální provozní parametry)

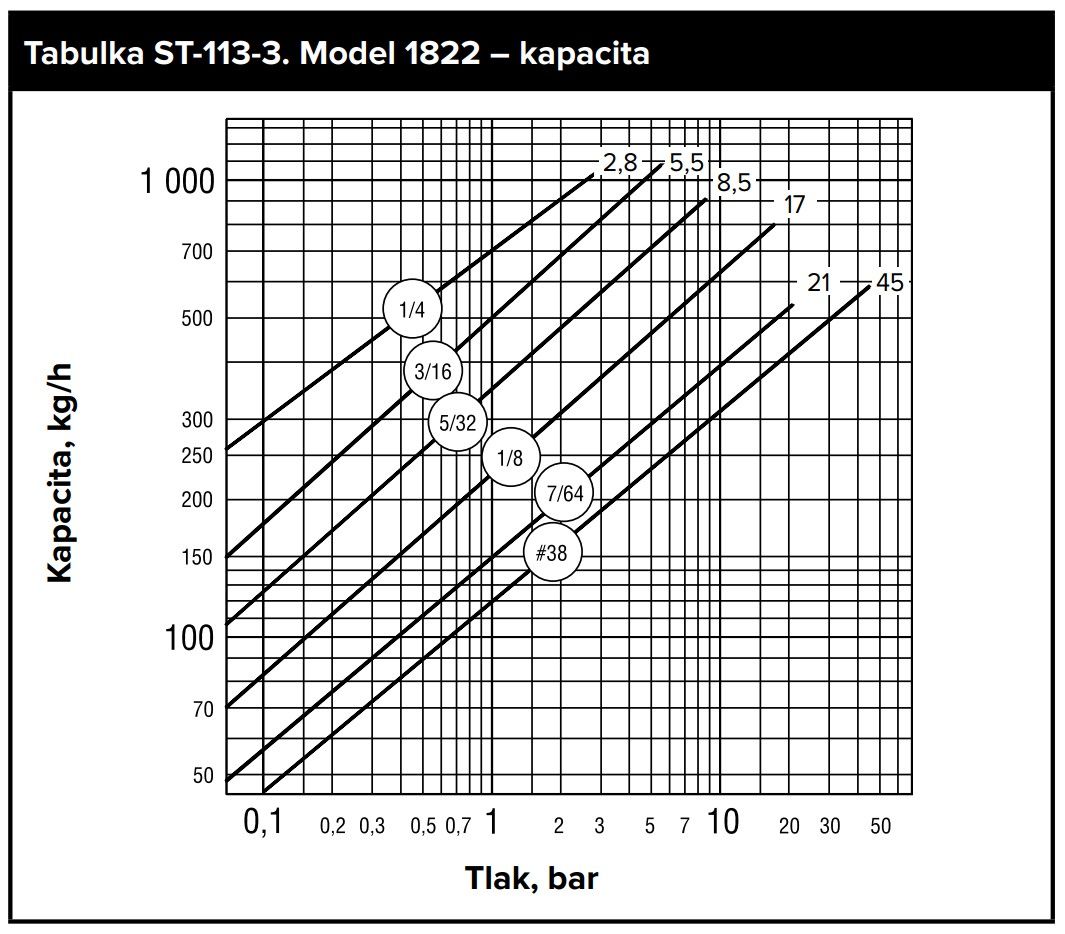

Model 1822:
45 bar, 316 °C; 43 bar, 371 °C; 41,6 bar, 427 °C (maximální provozní parametry)
Orientace montáže:
Horizontální
Těleso:
304L (ASTM A240)
Vnitřní součásti:
celonerezové 304
Orifice (Kuželka a sedlo):
nerez 17-4PH (do 35 bar), titan (nad 35 bar)
Příruby (navařené na těleso):
uhlíková ocel (standard pro přírubové provedení), nerezová ocel (na vyžádání)
Základní technické údaje
Model | 1810 | 1811 | 1822 |
Velikost připojení závitové a vevařovací | 10 - 15 - 20 | 15 - 20 | 15 - 20 - 25 |
Stavební délka závitové a vevařovací připojení | 110 | 110 | 127 |
Hmotnost závitové a vevařovací připojení (kg) | 0,8 | 0,9 - 1,0 | 3,0 |
Velikost připojení přírubové PN40 | 15 - 20 - 25 | 15 - 20 - 25 | 15 - 20 - 25 |
Stavební délka přírubových připojení PN40 (mm) | 150 - 150 - 160 | 150 - 150 - 160 | 190 - 190 - 200 |
Hmotnost přírubového připojení (kg) | 2,3 - 2,3 - 2,8 | 2,5 - 3,2 | 4,5 - 5,2 - 5,6 |
