KLINGER PDM
Oblasť použitia:
Tento materiál má o 30% vyšší hustotu grafitu, z čehož vyplývají tři výhody:
- Vysoká pevnost díky dvěma plechovým vložkám – díky výrazně lepšímu spojení grafitu s oběma plechy má KLINGER grafit laminát PDM vyšší pevnost a trvanlivost tvaru.
- Optimální manipulece – díky zvýšení hustoty není nutná impregnace. Grafit má čistotu vyšší než 98% a neobsahuje živice, impregnace ani jiné organické látky. Neobsahuje tedy žádná toxická rizika
- Výrazně vyšší bezpečnost – díky vyšší hustotě se u KLINGER grafit PDM může použít tloušťka 1,5 mm i tam, kde se dodnes používalo těsnění s tloušťkou 2,0 mm. Ve stlačeném stavu vychází koncové tloušťky stejné, ale přitom PDM nabízí mnohem vyšší bezpečnost montáže i provozu.
Složení:

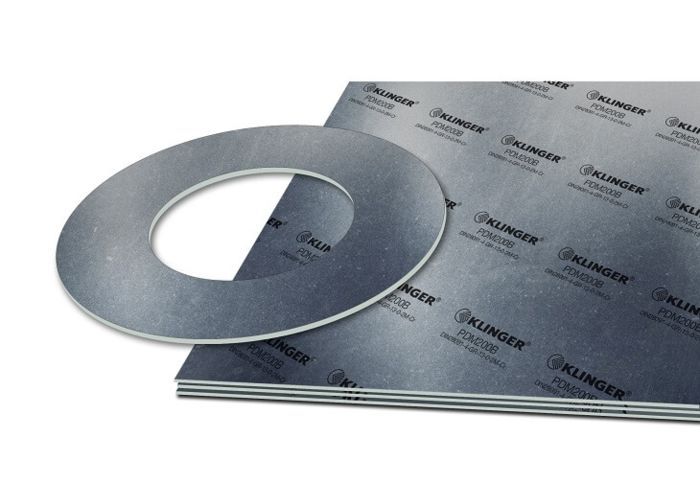

Klinger grafit laminát PDM sestává z vrstev expandovaného grafitu, který je naválcován na 2 vložky nerezového hrotkového plechu.
Rozměr desek:
Formát desek: 1000×1000 mm
Dodávané tloušťky desek: 1,5 mm / 2,0 mm / 3,0 mm / 4,0 mm / 6,0 mm
Dostupné kvality grafitu: B
Certifikáty:
DIN-DVGW
Základní provozní parametry (detaily viz pT diagram)
Trvalá provozní teplota:
450 °C
Maximální tlak:
80 bar
Typické hodnoty pro tl. 2,0 mm
Hustota grafitu | DIN 28090-2 | 1,3 | g/cm3 |
Čistota grafitu * | DIN 52903 | ≥ 99.0 | % |
Kovová vložka | Hrotkový plech | AISI 316L | |
Tloušťka | 0,10 | mm | |
Počet | 2 | ||
Stlačitelnost | ASTM F36 A | 15-25 | % |
Odpružení | ASTM F36 A | 35-45 | % |
Stála tlaková pevnosť DIN 52913 | 16 h / 50 MPa / 300 °C | ≥ 48 | MPa |
Tlaková stálá pevnost Klingera při 50 MPa | úbytek tloušťky při 23 °C | 35-45 | % |
úbytek tloušťky při 300 °C | 1-3 | % | |
Netesnost λ | DIN 28090-2 | ‹ 0.10 | mg/s x m |
Obsah chloridů | DIN 28090-2 | ≤ 40 | ppm |
* Jaderná kvalita grafitu s čistotou ≥99,8 na vyžádání |
