Bimetalový odvaděč kondenzátu Armstrong SH-1600
Vlastnosti:
Odvaděče kondenzátu řady SH pro přehřátou páru pracují na principu účinku zvyšující se teploty na bimetalové elementy. Během náběhu je průtok zcela otevřený, což umožňuje odvod velkých objemů nekondenzujících plynů a studeného kondenzátu ze systému. Když odvaděč dosáhne teploty páry, bimetalové elementy přitáhnou kuželka do sedla a odvaděč se uzavře. Kuželka zůstává zavřená, dokud se bimetalové elementy neochladí, takže se kuželka pootevře, vypustí se kondenzát a nekondenzující plyny, a pak se kuželka při dosažení teploty páry zase zavře.
Odvaděče kondenzátu řady SH pro přehřátou páru se automaticky přizpůsobují změně podmínek. Odvaděče řady SH-1600 mají díky titanovým ventilům a sedlům mimořádně dlouhou životnost v drsných provozních podmínkách systémů s přehřátou párou.

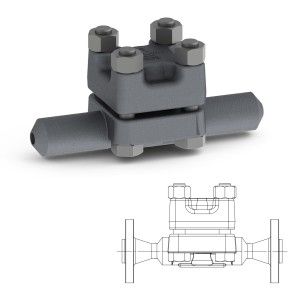

Bimetalový odvaděč kondenzátu. Odvaděč je z kované chrommolybdenové oceli s integrovaným nerezovým filtrem, opravitelný bez nutnosti demontáže potrubí. Mechanismus sestává z vrstveného nikl-chromového bimetalového akčního členu s titanovým ventilem a sedlem. Odvaděč kondenzátu pracuje při nízkých průtocích a s přehřátou párou v celém rozsahu tlaků a teplo.
Typy připojení
- Přírubové ANSI B16.5
- Navařovací BW
Základní informace
Základní technické údaje
Model SH-1600 | |
Velikost připojení navařovací | 20 - 25 |
Stavební délka navařovací (mm) | 315 - 315 |
Hmotnost navařovacího připojení (kg) | 17,3 - 17,3 |
Stavební délka přírubových připojení Class 1500 (mm) | 475 - 481 |
Hmotnost přírubového připojení (kg) | 22,6 - 22,6 |
