Bimetalový odvaděč kondenzátu Armstrong SH-900 L a H
Vlastnosti:
Odvaděče kondenzátu řady SH pro přehřátou páru pracují na principu účinku zvyšující se teploty na termostatické bimetalové elementy. Během náběhu je průtok zcela otevřený, což umožňuje odvod velkých objemů nekondenzujících plynů a studeného kondenzátu ze systému. Když systém dosáhne teploty páry, elementy se dostatečně zahřejí na to, aby zatáhly za dřík kuželky odvaděče a zavřely kuželka. Průtok zůstává zavřený, dokud se bimetalové elementy neochladí, takže se kuželka pootevře, vypustí se kondenzát a nekondenzující plyny, a pak se kuželka při dosažení teploty páry zase zavře. Odvaděče kondenzátu řady SH pro přehřátou páru se automaticky přizpůsobují změně podmínek.
Bimetalové odvaděče kondenzátu typu SH-900 z nerezové oceli s integrovaným nerezovým filtrem, opravitelné bez nutnosti demontáže potrubí. Mechanismus sestává z vrstveného niklchromového bimetalového akčního členu s titanovým ventilem a sedlem. Odvaděč kondenzátu pracuje při nízkých průtocích v celém rozsahu tlaků a teplot. Maximální dovolený protitlak je 99 % vstupního tlaku.

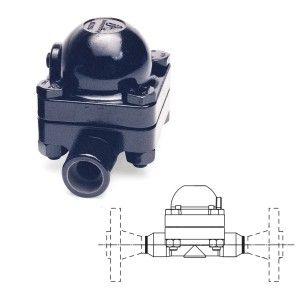

Typy připojení
- Přírubové DIN EN 1092-1 nebo ANSI B16.5
- Navařovací BWnebo vevařovací SW
- Závitové BSPT nebo NPT
Základní informace
Základní technické údaje
| Model SH-900L i SH-900H | |
| Velikost připojení závitové, vevařovací | 15 - 20 - 25 |
| Stavební délka závitové a vevařovací (mm) | 158 - 158 - 158 |
| Hmotnost závitové a vevařovací připojení (kg) | 4,4 - 4,4 - 4,4 |
| Velikost připojení přírubové PN40 nebo PN63 | 15 - 20 - 25 |
| Stavební délka přírubových připojení PN40 (mm) | 233 - 240 - 278 |
