Magnetický stavoznak – nepřímý
Základní použití:
Magnetické stavoznaky jsou vhodné pro použití všude tam, kde se setkáváme s nebezpečnými či toxickými kapalinami a plyny. Slouží k nepřímému pozorování hladiny v nádobě. Lze velmi jednoduše i dodatečně doplnit snímači hladiny nebo převodníkem 4-20mA.
Provozní spolehlivost a bezpečnost je dána především těmito vlastnostmi:
- vysoká teplotní odlonost, standardně až do 400°C
- vysoká tlaková odolnost, až do 320 barů
- displej lze otočit téměř o 360° nezávisle na pozici plováku
- minimální hustota 0,3 kg/dm3
- okamžitá a přesná reakce na změnu hladiny zajišťuje přesnou a jasnou čitelnost
- rozteč praporků 10 mm
- neomezená délka stavoznaku s nepřerušeným sledováním hladiny
- robustní, nárazu-odolná a celosvařená kanstrukce
- ideální pro sledování rozhraní mezi kapalinami rozdílných hustot
- silný, všesměrový magnetický systém, plovák bez jakýchkoli vodítek
- automatický ukazatel poruchy plováku
- možnost montáže na víko nádoby
- ochrana displeje IP66
Jak magnetický stavoznak pracuje?

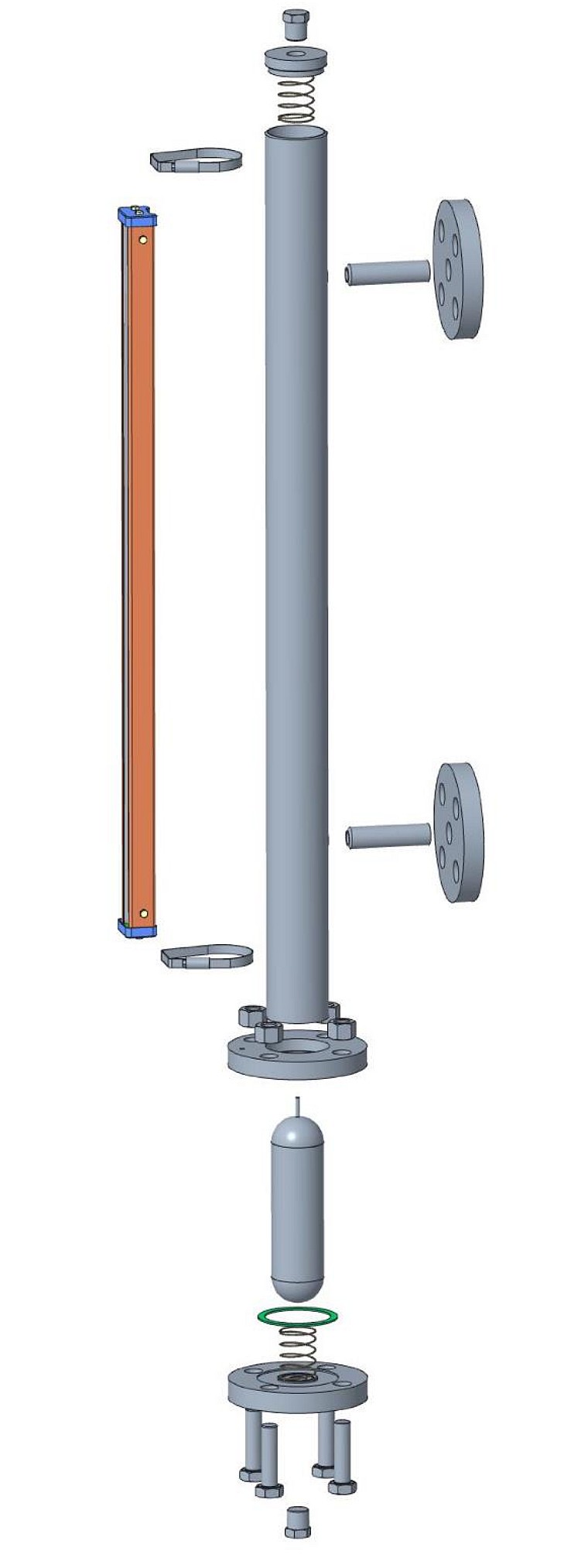

Magnetický stavoznak Klinger je konstruován tak, že měřená kapalina je uzavřena v těle stavoznaku. Nerezový nebo titanový plovák, osazený vše-směrovým magnetem, se volně pohybuje uvnitř komory stavoznaku a svým pohybem přetáčí praporky na displeji. Tak jak se plovák pohybuje nahoru a dolů s hladinou, praporky se přetáčejí dle aktuálního stavu hladiny o 180° a ukazují tak jednu ze dvou kontrastních barev (bílá/čerevná, resp. černá/béžová). Praporky nad plovákem-hladinou ukazují světlou barvu, pod plovákem-hladinou tmavou. Displej tak jasně a čitelně definuje přesnou polohu hladiny v těle stavoznaku, která je čitelná i na ůppoměrně velké vzdálenosti.
