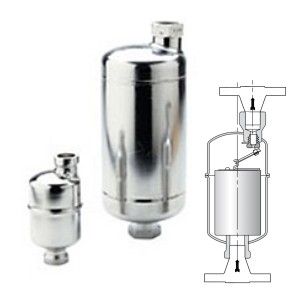

Zvonové odvaděče kondenzátu Armstrong řady 1000
Vlastnosti:
Zvonové odvaděče kondenzátu Armstrong řady 1000 obvykle vydrží třikrát až čtyřikrát déle než konvenční odvaděče používané ve stejném provozu. Kuželky a sedla ze zušlechtěné oceli mají stejnou konstrukci, materiál a provedení jako kuželky a sedla používané v odvaděčích pro tlaky do 62 bar a teploty do 482 °C. Vzhledem k tomu, že odvaděče řady 1000 jsou kompaktnější než jejich protějšky ze šedé litiny nebo uhlíkové oceli, jsou ideálním řešením pro odvádění kondenzátu například v otápěcím potrubí, hlavním parním potrubí a ve vytápěcích a technologických systémech.
S odvaděči řady 1000 získáte celonerezovou konstrukci s celou řadou výhod:
- 3 letá záruka na funkčnost
- Nerezový mechanismus s volně vedeným zvonem
- Orifice (sedlo pro odvod kondenzátu) v horní části tělesa – není v kontaktu s nečistotami
- Dlouhá, bezporuchová životnost
- Vynikající odstraňování nečistot
- Kontinuální odvod vzduchu i CO2 při provozní teplotě páry
- Maximální protitlak až 99 % vstupního tlaku
- Nezadržují kondenzát v parním potrubí
- Odolnost proti zamrzání
- Odolnost proti parním rázům
Typy připojení
- Přírubové DIN EN1092-1 PN40 nebo ASME B16.5, příruby přivařené
- Vevařovací SW
- Závitové BSPT nebo NPT
Základní informace

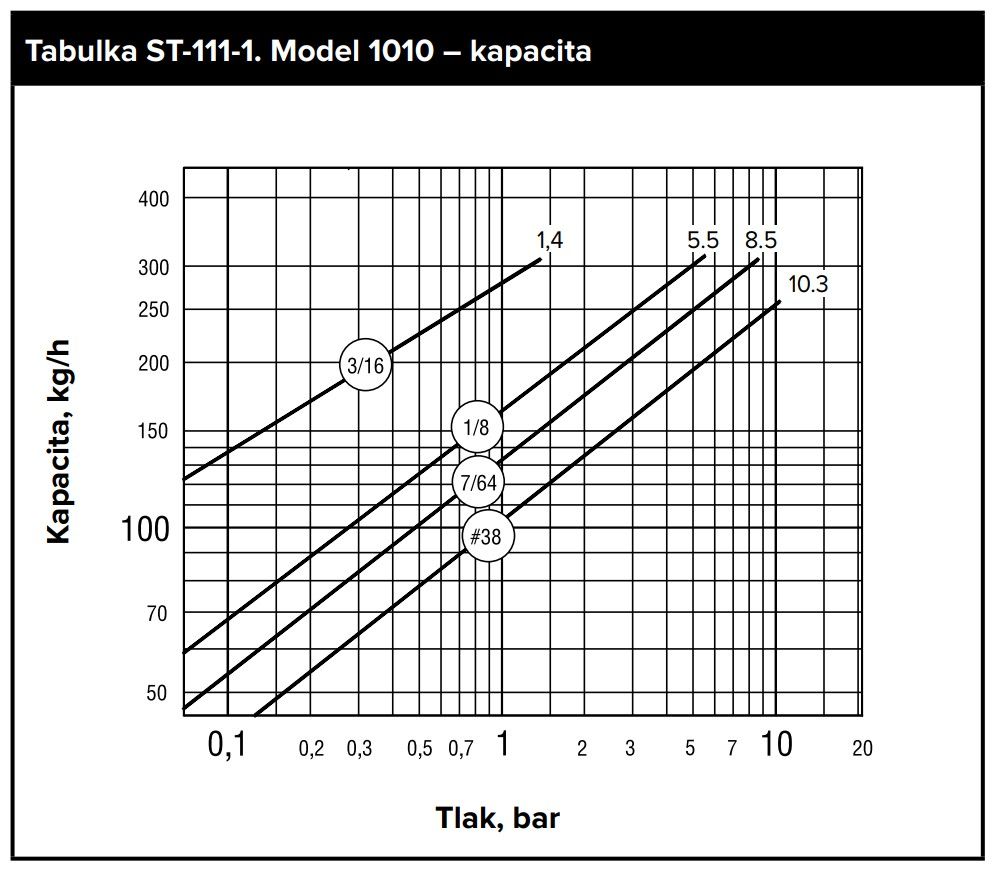

Model 1010:
10,3 bar, 427 °C (maximální provozní parametry)

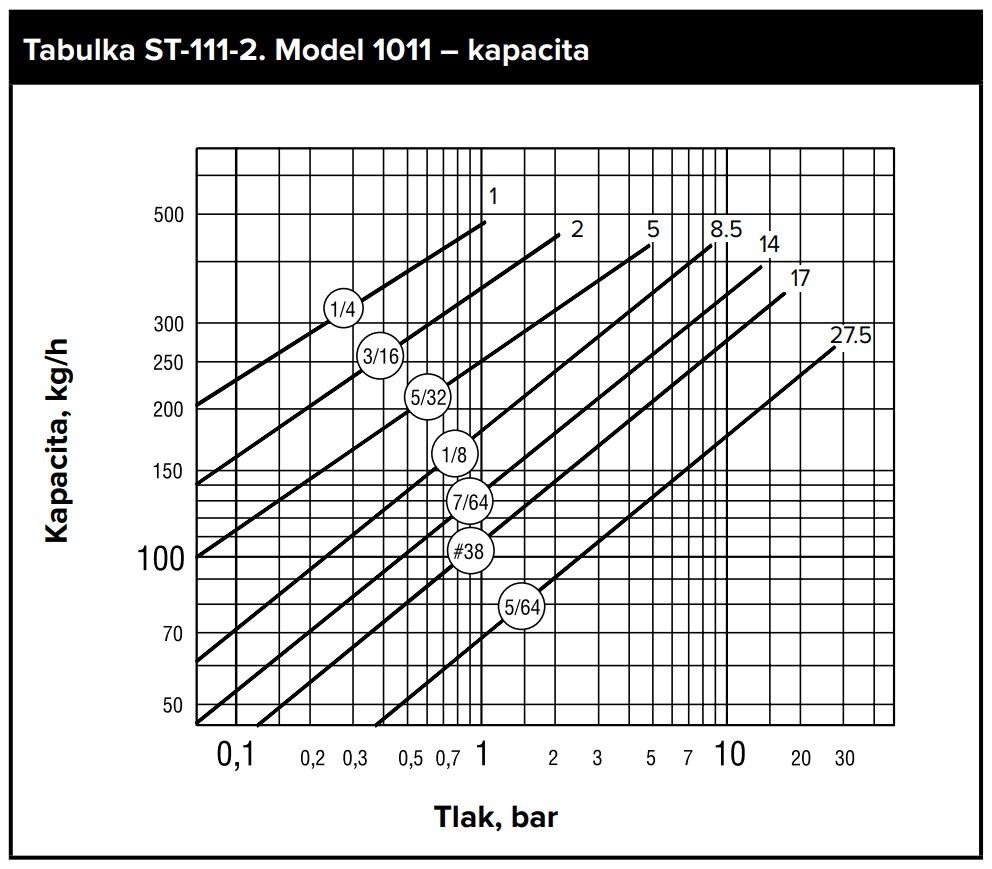

Model 1011:
27,5 bar, 427 °C (maximální provozní parametry)

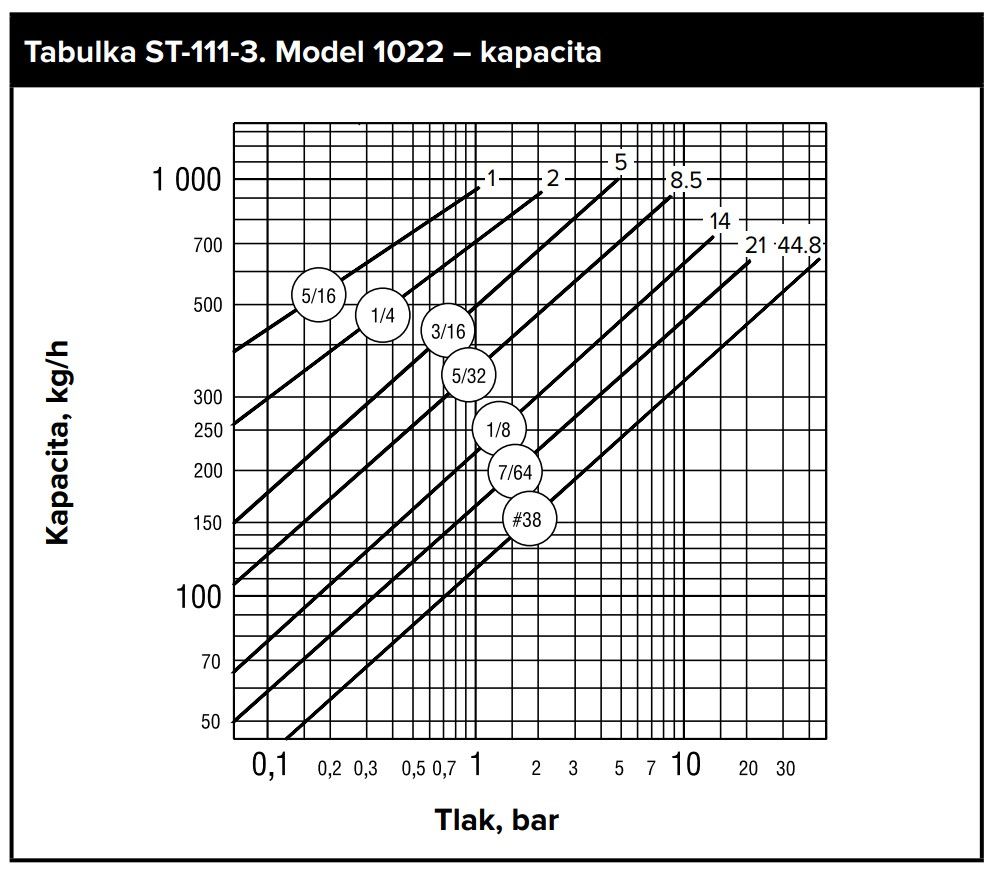

Model 1022:
44,8 bar, 316 °C (maximální provozní parametry)

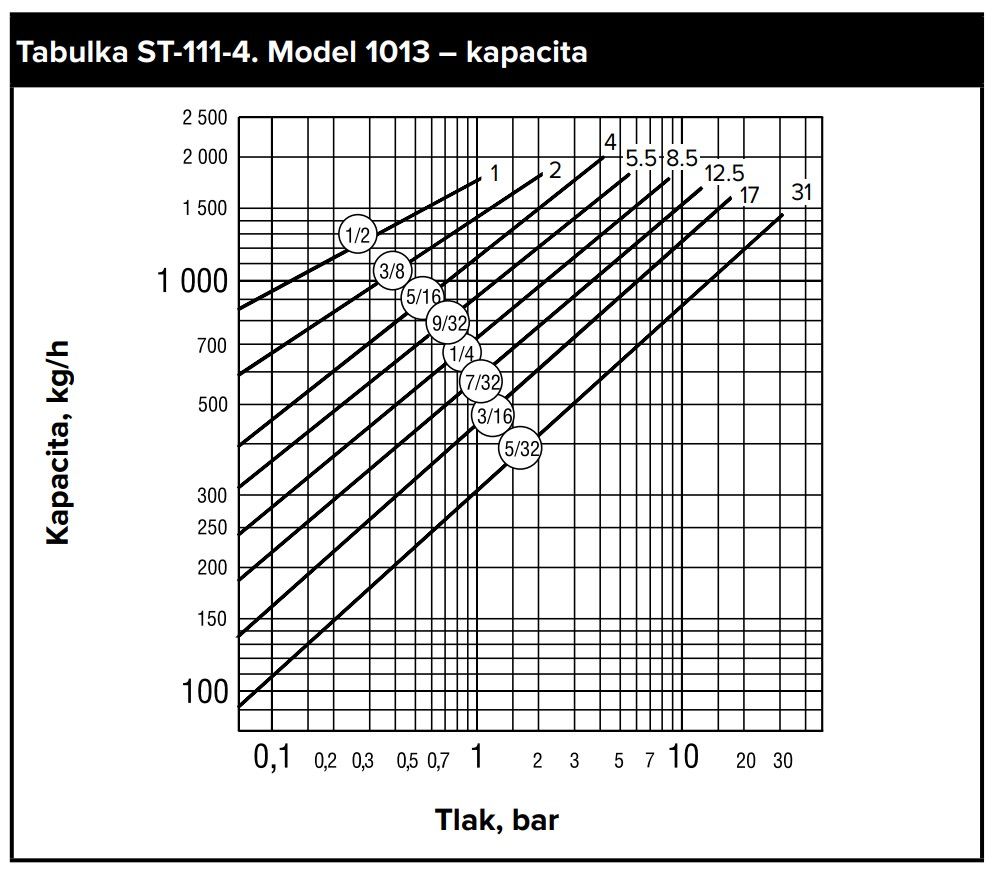

Model 1013:
31,0 bar, 427 °C (maximální provozní parametry)
Orientace montáže:
Vertikální (směr proudění zepsoda nahoru)
Těleso:
304L (ASTM A240)
Vnitřní součásti:
celonerezové 304
Orifice (Kuželka a sedlo):
nerez 17-4PH (do 35 bar), titan (nad 35 bar)
Příruby (navařené na těleso):
uhlíková ocel (standard pro přírubové provedení), nerezová ocel (na vyžádání)
Základní technické údaje
| Model | 1010 | 1011 | 1022 | 1013 |
| Velikost připojení závitové a vevařovací | 15 - 20 | 15 - 20 | 20 | 25 |
| Stavební délka závitové a vevařovací připojení | 152 - 152 / 146 - 138 | 183 - 183 / 169 - 176 | 221 / 214 | 289 / 289 |
| Hmotnost závitové a vevařovací připojení (kg) | 0,7 | 0,8 | 2,0 | 3,4 |
| Velikost připojení přírubové PN40 | 15 - 20 | 15 - 20 | 20 | 25 |
| Stavební délka přírubových připojení PN40 (mm) | 195 - 200 | 225 - 230 | 271 | 375 |
| Hmotnost přírubového připojení (kg) | 2,1 - 2,8 | 2,2 - 2,9 | 4,1 | 6,0 |
